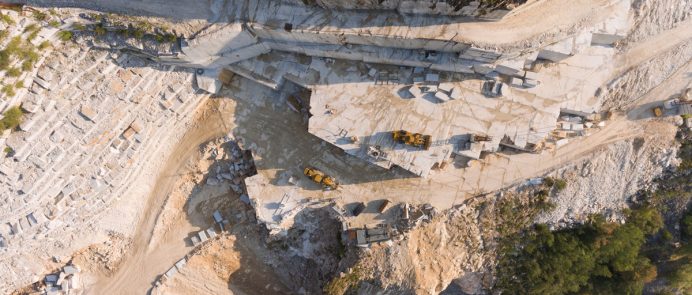

In questo articolo puoi leggere alcuni risultati interessanti ed utili di un rilievo fotogrammetrico, oltre alla nuvola di punti ed al modello tridimensionale.
In questo articolo ti parlo di quello che succede quando fai aerofotogrammetria su terreni inclinati e puoi anche scaricare due fogli di calcolo per pianificare le missioni di volo per un rilievo con drone.
Presentando un preventivo per un rilievo aerofotogrammetrico con drone ho avuto, in più di una occasione, questa risposta: “per questa cifra mi compro il drone ed il rilievo me lo faccio da solo“…
In questo articolo provo a mettere in fila quello che si nasconde dietro ad un prezzo dell’aerofotogrammetria da UAV ed il perchè non può essere (almeno per me) una cifra a due zeri.
In questo articolo ti parlo di un’applicazione dell’aerofotogrammetria da drone per l’analisi delle dinamiche di un litorale sabbioso: la stima del volume di detriti trasportati da una piena fluviale e l’evoluzione temporale della linea di riva.
Paolo Corradeghini, ligure, classe 1979, ingegnere per formazione, topografo di professione, sportivo per necessità e fotografo per passione. Fai click sulla mia faccia e scopri qualche informazione in più.
Se quello che pubblico e che condivido è interessante ed è qualcosa di valore per te, per il tuo lavoro e per la tua attività, puoi scegliere di supportare il progetto di 3DMetrica diventandone finanziatore.
Clicca sull'immagine qui sopra per accedere direttamente al mio "Patreon".
[Fotogrammetria - Attenzione alla scarsità di contrasto]
Gli algoritmi SfM ("structure from motion") dei software di fotogrammetria lavorano per trovare punti comuni tra le immagini di un dataset.
Sono i "matching (o tie) points"
Tuttavia se hai fotografato elementi con poco contrasto, faranno molta più fatica del solito.
Un campo innevato subito dopo una nevicata abbondante o il versante di una duna lisciato dal vento (come quello di questa foto) non sono banali da trattare da parte dei software.
Né da modellare con successo.
Il motivo è che non ci sono tanti elementi di contrasto.
È tutto liscio (flat).
Ma è il contrastro che permette di trovare i punti di legame e, dopo, una "bella" nuvola densa.
E pure la mesh.
Qui è più semplice ricostruire la parte superiore della duna, perchè le tracce delle persone ne "muovono" la superficie.
È ancora meglio fotografarla all'alba o al tramonto, con luce di taglio, perchè genera luci ed ombre ancora più nette e profonde.
Se devi ricostruire la superficie liscia a sinistra ed a meno che tu non abbia necessità di averne un modello "intonso", potresti farti una passeggiata lungo il versante, creando orme con i tuoi passi.
Se porti degli amici è anche meglio!
Può essere faticoso ma aiuta il processo di ricostruzione fotogrammetrica.
[Aerofotogrammetria con foto geotaggate]
Un modello fotogrammetrico fatto da fotografie prese da drone e geotaggate è di per sé georeferenziato, anche senza l'inserimento dei punti di vincolo.
Mi schiero sempre dalla parte dei GCP e mi sento un po' il paladino dell'appoggio topografico in fotogrammetria ma affermare che senza target non puoi georeferenziare un modello non è corretto.
Le coordinate scritte nei metadati delle foto di un APR ti permettono la georeferenziazione.
In senso assoluto georeferenziare è associare ad un entità (ortofoto, modello digitale di elevazione, nuvola di punti, vettori) delle coordinate all'interno di un sistema di riferimento.
I GPS a bordo della maggior parte dei droni registrano dati nel riferimento geografico WGS84: latitudine e longitudine (la quota è un capitolo a parte...).
E queste si trasferiscono al modello fotogrammetrico elaborato da queste foto.
Che poi la posizione non sia precisa,
che possano esserci delle distorsioni/deformazioni,
che i piani orizzontali siano inclinati è un'altra questione.
Ed anche importante!
Ma il dato elaborato è comunque georeferenziato, nel senso letterario del termine.
Può andare bene per i tuoi scopi oppure no...
P.S.
Non smetterò di lottare per la topografia a supporto della fotogrammetria!
:)
