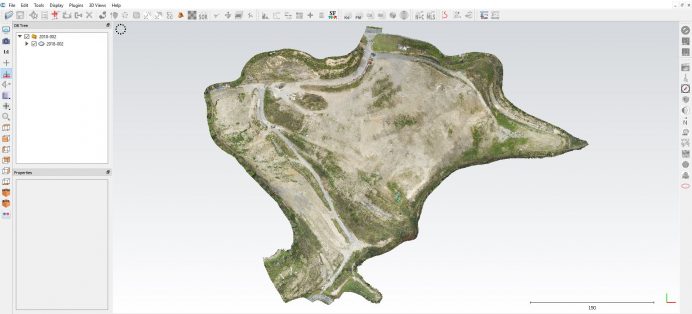

In questo articolo ti dico come puoi georeferenziare una nuvola di punti con il software open source Cloud Compare.
In questo articolo ti spiego come puoi trattare la presenza di erba e vegetazione (bassa) all’interno di una nuvola di punti con il software open source Cloud Compare.
In questo articolo ti dico come faccio a pulire una nuvola di punti usando il software open source Cloud Compare.
Se hai ricevuto una nuvola di punti da un rilievo aerofotogrammetrico o laser scanner e la vuoi semplificare, in questo articolo ti spiego come si fa usando il software open source Cloud Compare
In questo articolo ti spiego come estrarre curve di livello da una nuvola di punti utilizzando il software open source Cloud Compare.
In questo articolo ti spiego come estrarre sezioni con Cloud Compare a passo regolare e lungo un profilo tracciato a partire da una nuvola di punti.
In questo articolo ti spiego come estrarre una sezione da una nuvola di punti tridimensionale con il software gratuito Cloud Compare e portarla dentro il CAD.
Paolo Corradeghini, ligure, classe 1979, ingegnere per formazione, topografo di professione, sportivo per necessità e fotografo per passione. Fai click sulla mia faccia e scopri qualche informazione in più.
Se quello che pubblico e che condivido è interessante ed è qualcosa di valore per te, per il tuo lavoro e per la tua attività, puoi scegliere di supportare il progetto di 3DMetrica diventandone finanziatore.
Clicca sull'immagine qui sopra per accedere direttamente al mio "Patreon".
[Topografia - Non c'è uno strumento "onnipotente"]
Si è concluso il secondo giorno di "Topografia Applicata" in campo ed una cosa che si può leggere tra le righe (ma mica tanto poi così nascosta) di questo evento è che: ogni strumento topografico ha vantaggi e svantaggi, tra di loro si completano ma non si escludono.
Disto
Livello
TPS
GPS
Laser Scanner
LiDAR
Fotogrammetria
Nonostante si parli molto di dati 3D, nuvole di punti densissime, modelli a mesh e texture da fotogrammetria, terrestre e aerea, LiDAR, credo che, in un rilievo, non si possa proprio prescindere da alcune "cose" importantissime:
- la rete di appoggio e di inquadramento;
- la conoscienza degli strumenti di misura;
- la statistica e la teoria degli errori;
- le coordinate ed sistemi di riferimento;
- l'elaborazione dei dati rilevati in campo;
- la topografia;
- e il fatto che la Terra non è piatta! :)
Anche se sembra facile avviare un laser scanner o pilotare un drone ed usare un software SfM, sapere quello che c'è dietro aiuta a restituire dati robusti ed affidabili.
Non c'è ancora lo strumento "tutto fare" (ci sarà mai?) ed il fattore umano conta ancora parecchio (meno male!).
Grazie a Topo-Shop by Instrumetrix di Andrea Cappelletti, Max Goso, Microgeo srl, GeoMax Italia per l'invito e l'ospitalità!
#topografia #misure #rilievo
[Rilievo GNSS in modalità statica - registra i dati nel ricevitore]
Quando fai un rilievo GNSS in modalità statica è più sicuro registrare i dati grezzi nella memoria interna del ricevitore oppure in una scheda di memoria esterna ma comunque situata all'interno del ricevitore.
In funzione della tua antenna (marca e modello) potresti avere la possibilità di registrare i dati anche nel controller che spesso si collega via Bluetooth al ricevitore.
In un rilievo statico questa scelta potrebbe essere rischiosa.
Se per qualche motivo, la connesione antenna-controller salta perderesti delle stringhe di dati che non potresti più processare successivamente.
Se poi lo stazionamento dura molte ore, la batteria del controller potrebbe non resistere a lungo come quella del ricevitore.
E avresti, di nuovo, una perdita di dati registrati.
Un GNSS che registra in dati (continuativi) nel tempo non ha bisogno di alcun controller durante l'acquisizione.
È indipendente!
Questa dritta ce l'ha data oggi Max Goso durante il primo giorno di Topografia Applicata Rel 1.0, evento specifico sulla misura applicata in campo a casi reali ed organizzato da Instrumetrix Srl, Geomax Positioning Italia e Microgeo srl.
#gnss #gps #rilievo #misura #topografia
[Fotogrammetria per la costa]
L'aerofotogrammetria (da APR) può essere impiegata in modo dalla Pubblica Amministrazione per studiare i litorali e, se necessario, "proteggerli".
In questa immagine si valuta bene l'evoluzione della linea di riva (foce del Fiume Magra - Ameglia - SP), semplicemente sovrapponendo un'ortofoto (da aerofotogrammetria con drone) con la CTR Regionale.
Rilievi programmati permettono:
lo studio più serrato nel tempo delle dinamiche costiere;
l'analisi dell'efficacia delle opere strutturali;
la necessità di nuove opere;
o ripascimenti (stagionali e non).
Per valutazioni di questo tipo non servono davvero accuratezze centimetriche.
E bastano le fotografie nadirali da un drone in volo.
Voli automatici ad altezze "spinte" (tra i 100 e 150 m da terra), danno avere immagini sufficientemente buone per queste analisi.
Una programamzione intelligente permetterebbe anche di tenere i costi piuttosto bassi a fronte dei dati raccolti ed analizzabili.
I litorali sabbiosi sono ambiti molto delicati.
Un pennello sbagliato o dei dragaggi eccessivi possono significare erosioni metriche della spiaggia.
P.S.
Avevo già pubblicato un post simile un po' di tempo fa.
Ma sto preparando una presentazione e mi è ricapitato di usare questo disegno.
E allora lo ripropongo!
🙂
